CETOP Silindir PAG-PAGY (Ø32-Ø100)
Ø32
Ø40
Ø50
Ø63
Ø80
Ø100
Kod
PAGY
PAGYC
PAGYT
PAGYD
Sembol
Model
Standart Silindir
Çift Milli Silindir
Tandem Silindir
İki Pozisyonlu Tandem Silindir
Açıklama

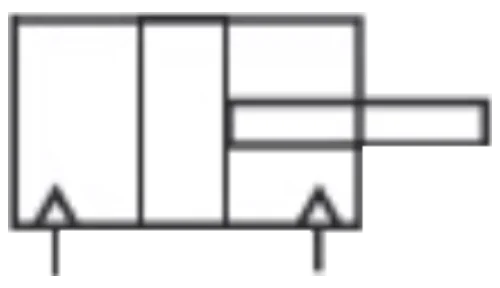

Çift Etkili Silindir
Çift Milli Çift Etkili

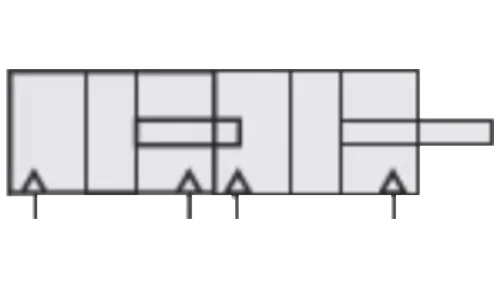

Tek Stroklu Tek Milli Çift Etkili Silindir
Çift Stroklu Çift Milli Çift Etkili Silindir
Not
Tandem silindirde kuvvet iki kat artar.
Tandem silindirde kuvvet iki kat artar.
Kod
PAG
PAGC
PAGT
PAGD
Sembol
Model
Standart Silindir
Çift Milli Silindir
Tandem Silindir
İki Pozisyonlu Tandem Silindir
Açıklama

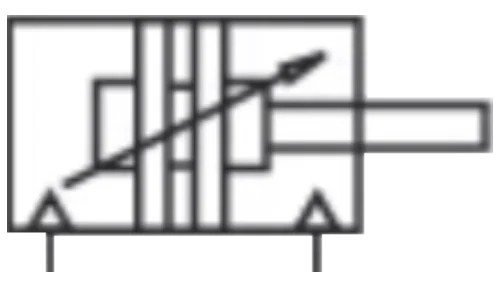

Yastıklamalı Çift Etkili Silindir

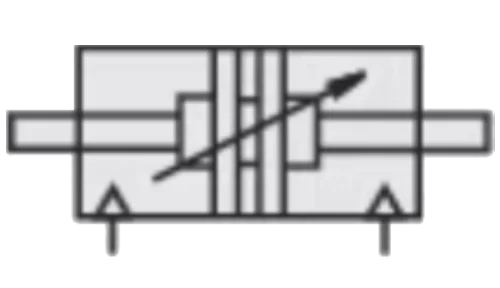

Yastıklamalı Çift Milli Çift Etkili

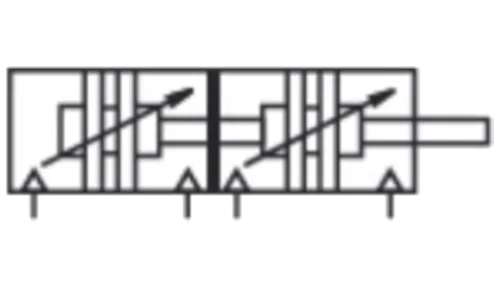

Yastıklamalı Tek Stroklu Tek Milli Çift Etkili Silindir

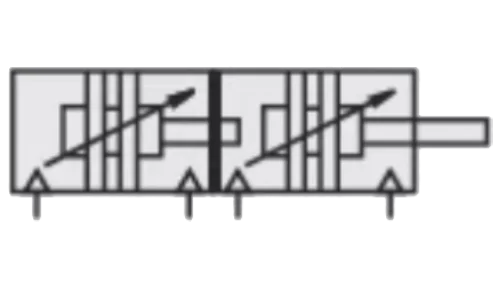

Yastıklamalı Çift Stroklu Çift Milli Çift Etkili Silindir
Not
Tandem silindirde kuvvet iki kat artar.
Tandem silindirde kuvvet iki kat artar.
Özellikler
Yüksek Kalite
CETOP-R58 Standardı
Standart Bağlantı Ekipmanları
Ayarlanabilir Strok Seçeneği
Servis & Yedek Parça Desteği
32 –100 mm
Çap
1 – 3000 mm
Strok Uzunluğu
48-441 kg
Kuvvet Aralığı
Özellikler
Çift etkili, manyetiksiz , aluminyum gövde,Yastıklamasız veya ayarlanabilir yastıklamalı
Silindir
(Ø mm)
(Ø mm)
32
40
50
63
80
100
Mil
(Ø mm)
(Ø mm)
12
16
20
20
25
25
İtme Kuvveti (kg)
(6 bar)
(6 bar)
48
75
118
187
301
471
Çekme Kuvveti (kg)
(6 bar)
(6 bar)
41
63
99
168
272
441
1kg: 10 newton
Genel Özellikler
Çalışma Şartı
Filtre edilmiş ve yağlı hava ile çalışır.
Silindir Çapları (mm)
Ø32-Ø40-Ø50-Ø63-Ø80-Ø100
Strok
50-100-125-160-200-250-300-350-400-450-500
İstenilen strokla üretim yapılmaktadır.
No
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

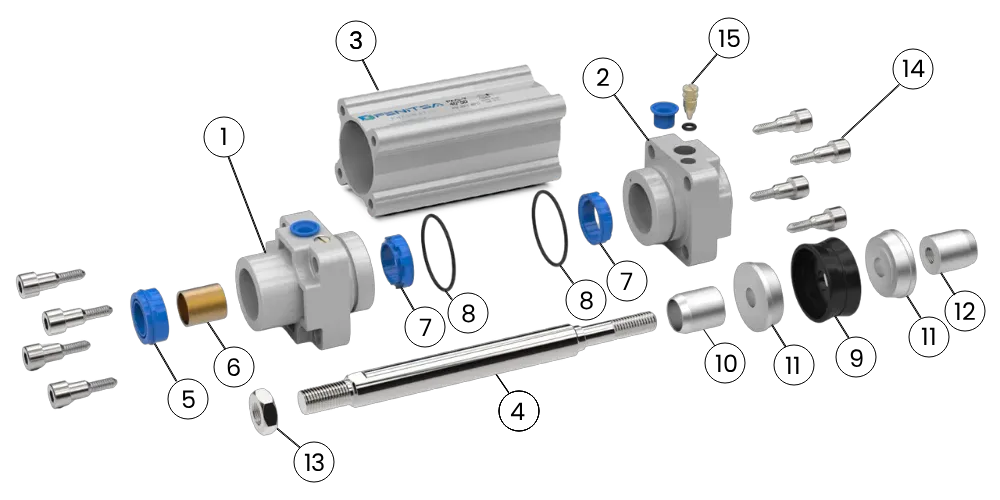

Parça Adı
Ön Kapak
Arka Kapak
Boru
Piston Mili
Piston Keçesi
Yataklama Burcu
Yastıklama Keçesi
Kapak O-ringi
Piston Keçesi
Mıknatıs
Piston Keçesi Pulu
Yastıklama Somunu
Mil Ucu Somunu
Kapak Civatası
Yastıklama Civatası
Adet
1
1
1
1
1
1
2
2
1
1
2
1
1
8
2

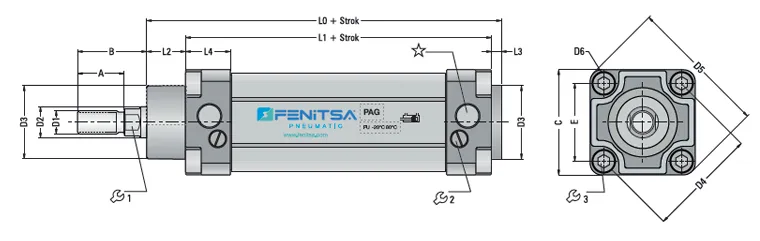

| Silindirr (Ø mm) |
A | B | C | D1 (Ø) |
D2 (Ø) |
D3 (Ø) |
D4 (Ø) |
D5 (Ø) |
D6 (Ø) |
E | L0 | L1 | L2 | L3 | L4 | 1 | 2 | 3 | ★ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 20 | 30 | 45 | M10x1.25 | 12 | 30 | 46 | 58 | M5 | 32.5 | 114 | 94 | 16 | 4 | 25 | 10 | 3 | 5 | G1/8" |
| 40 | 24 | 34 | 54 | M12x1.25 | 16 | 35 | 56 | 71 | M5 | 39.6 | 130.5 | 105 | 20 | 4 | 23 | 13 | 3 | 5 | G1/4" |
| 50 | 32 | 44 | 65 | M16x1.5 | 20 | 40 | 68 | 85 | M6 | 48 | 136 | 106 | 25 | 4 | 23 | 17 | 3 | 6 | G1/4" |
| 63 | 32 | 44 | 80 | M16x1.5 | 20 | 42 | 84 | 105 | M6 | 59.4 | 149 | 115 | 28 | 4 | 27 | 17 | 3 | 6 | G3/8" |
| 80 | 40 | 54 | 96 | M20x1.5 | 25 | 48 | 100 | 125 | M8 | 70.7 | 164 | 124 | 34 | 4 | 27.5 | 22 | 3 | 8 | G3/8" |
| 100 | 40 | 53 | 126 | M20x1.5 | 25 | 52 | 132 | 166 | M8 | 93.4 | 181 | 134 | 40 | 4 | 31.5 | 22 | 3 | 8 | G1/2" |
