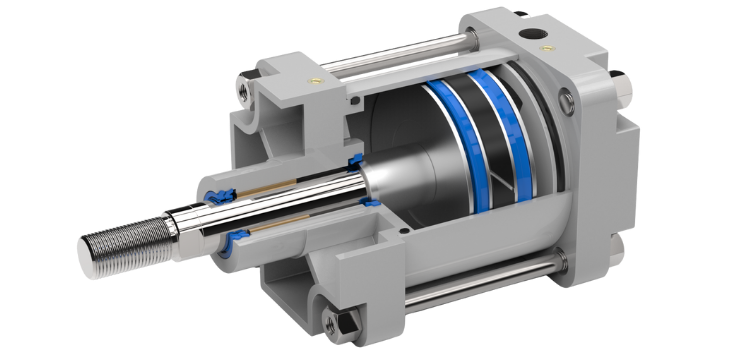

ISO Silindir FMY (Ø125-Ø320)
Ø125
Ø160
Ø200
Ø250
Ø320
Kod
FMY
FMYC
FMYT
FMYD
Sembol
Model
Standart Silindir
Çift Milli Silindir
Tandem Silindir
İki Pozisyonlu Tandem Silindir
Açıklama
Manyetik Yastıklamalı Çift Etkili Silindir
Manyetik Yastıklamalı Çift Milli Çift Etkili
Manyetik Yastıklamalı Tek Stroklu Tek Milli Çift Etkili Silindir
Manyetik Yastıklamalı Çift Stroklu Çift Milli Çift Etkili Silindir
Not
Tandem silindirde kuvvet iki kat artar.
Tandem silindirde kuvvet iki kat artar.
Özellikler
Yüksek Kalite
CETOP-R58 Standardı
Standart Bağlantı Ekipmanları
Ayarlanabilir Strok Seçeneği
Servis & Yedek Parça Desteği
125 – 320 mm
Çap
1 – 2800 mm
Strok Uzunluğu
483 - 4823 N
Kuvvet Aralığı
Özellikler
Çift etkili, Pozisyon algılama,Sabit, ayarlanabilir, kendinden ayarlı yastıklama
Silindir
(Ø mm)
(Ø mm)
125
160
200
250
320
Mil
(Ø mm)
(Ø mm)
32
40
40
50
63
İtme Kuvveti (kg)
(6 bar)
(6 bar)
735
1206
1884
2944
4823
Çekme Kuvveti (kg)
(6 bar)
(6 bar)
688
1111
1789
2827
4638
1kg: 10 newton
Genel Özellikler
Çalışma Şartı
Filtre edilmiş ve yağlı hava ile çalışır.
Silindir Çapları (mm)
Ø125-Ø160-Ø200-Ø250-Ø320
Strok
25-50-80-100-125-160-200-250-300-320-350-400-450-500-600-700-800-900-1000-1000+
İstenilen strokla üretim yapılmaktadır.

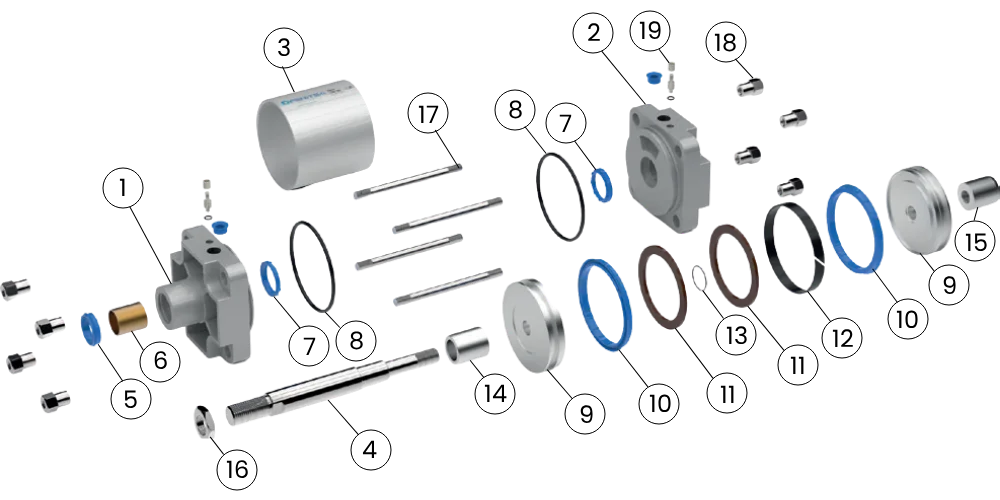

No
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Parça Adı

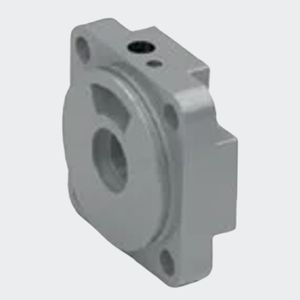

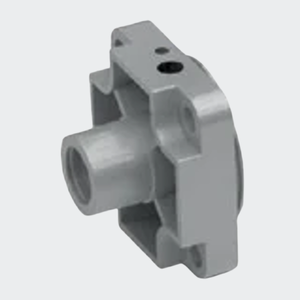

Ön Kapak
Arka Kapak
Boru

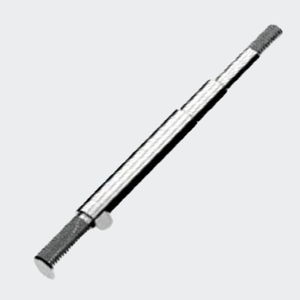

Piston Mili
Mil Keçesi

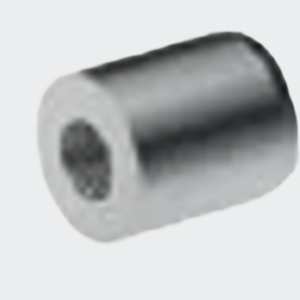

Yataklama Burcu

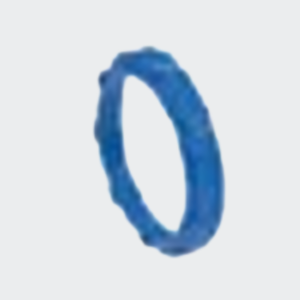

Yastıklama Keçesi

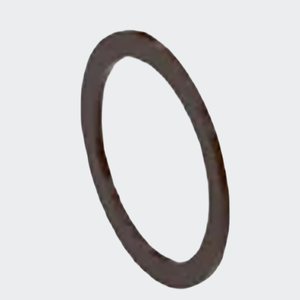

Kapak O-ringi
Orta Piston

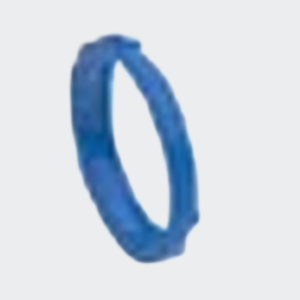

Piston Keçesi
Miknatıs

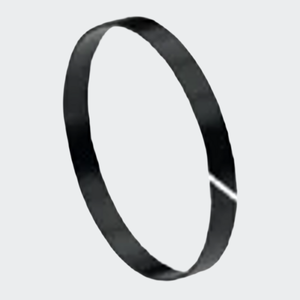

Yataklama Bandı
Orta Piston O-ringi

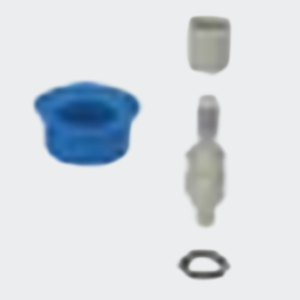

Yastıklama Burcu
Yastıklama Somunu
Mil Ucu Somunu

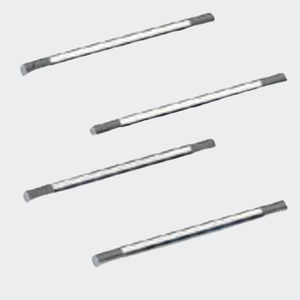

Saplama

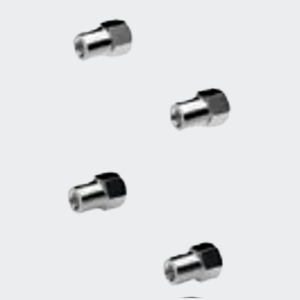

Saplama Somunu
Yastıklama Civatası
Adet
1
1
1
1
1
1
2
2
2
2
1
1
1
1
1
1
4
8
2

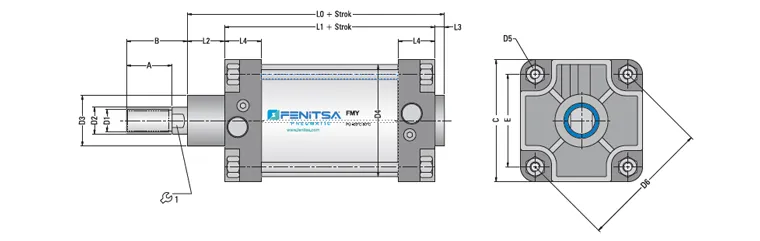

| Silindir (Ø mm) | A | B | C | D1 (Ø) | D2 (Ø) | D3 (Ø) | D4 (Ø) | D5 | D6 | E | L0 | L1 | L2 | L3 | L4 | 🔧 | ★ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 125 | 54 | 73 | 145 | M27x2 | 32 | 60 | 133 | M12 | 155.5 | 110 | 213 | 160 | 46 | 6 | 44 | 27 | G1/2" |
| 160 | 72 | 97 | 186 | M36x2 | 40 | 65 | 170 | M16 | 198 | 140 | 243 | 180 | 55 | 6 | 47 | 36 | G3/4" |
| 200 | 72 | 102 | 220 | M36x2 | 40 | 75 | 210 | M16 | 247.5 | 175 | 253 | 180 | 65 | 6 | 47 | 36 | G3/4" |
| 250 | 84 | 122 | 270 | M42x2 | 50 | 90 | 262 | M20 | 311.1 | 220 | 281 | 200 | 69 | 10 | 51 | 46 | G1" |
| 320 | 96 | 134 | 340 | M48x2 | 63 | 110 | 336 | M24 | 381.8 | 270 | 314 | 220 | 82 | 10 | 56 | 55 | G1" |
