ISO Silindir FMY (Ø32-Ø100)
Ø32
Ø40
Ø50
Ø63
Ø80
Ø100
Kod
FMY
FMYC
FMYT
FMYD
Sembol
Model

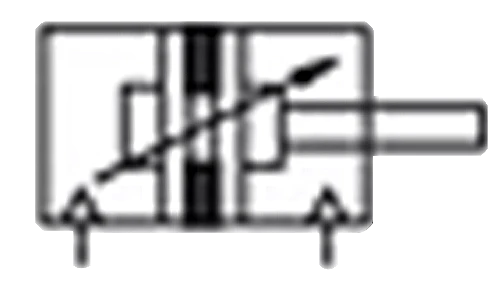

Standart Silindir

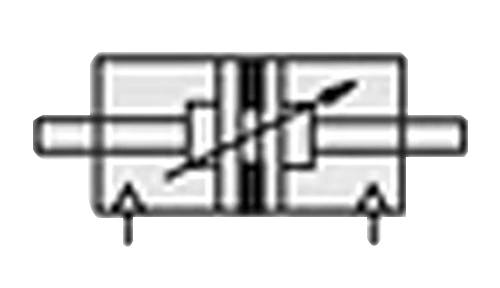

Çift Milli Silindir

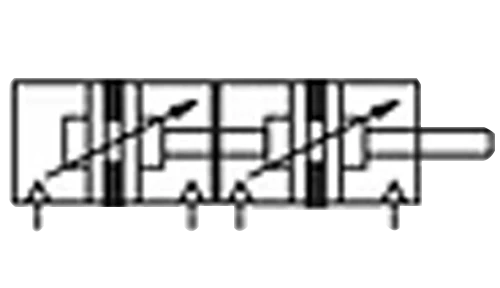

Tandem Silindir

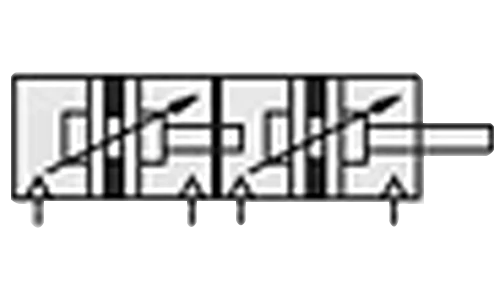

İki Pozisyonlu Tandem Silindir
Açıklama
Manyetik Yastıklamalı Çift Etkili Silindir
Manyetik Yastıklamalı Çift Milli Çift Etkili
Manyetik Yastıklamalı Tek Stroklu Tek Milli Çift Etkili Silindir
Manyetik Yastıklamalı Çift Stroklu Tek Milli Çift Etkili Silindir
Not
Tandem silindirde kuvvet iki kat artar.
Tandem silindirde kuvvet iki kat artar.
Özellikler
Yüksek Kalite
CETOP-R58 Standardı
Standart Bağlantı Ekipmanları
Ayarlanabilir Strok Seçeneği
Servis & Yedek Parça Desteği
32 –100 mm
Çap
1 – 3000 mm
Strok Uzunluğu
48-441 kg
Kuvvet Aralığı
Özellikler
Çift etkili, manyetikli, 2 sensör kanallı,
Ayarlanabilir yastıklamalı
Silindir
(Ø mm)
(Ø mm)
32
40
50
63
80
100
Mil
(Ø mm)
(Ø mm)
12
16
20
20
25
25
İtme Kuvveti (kg)
(6 bar)
(6 bar)
48
75
118
187
301
471
Çekme Kuvveti (kg)
(6 bar)
(6 bar)
41
63
99
168
272
441
1kg: 10 newton
Genel Özellikler
Çalışma Şartı
Filtre edilmiş ve yağlı hava ile çalışır.
Silindir Çapları (mm)
Ø32-Ø40-Ø50-Ø63-Ø80-Ø100
Strok
50-100-125-160-200-250-300-350-400-450-500
İstenilen strokla üretim yapılmaktadır.
No
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Parça Adı

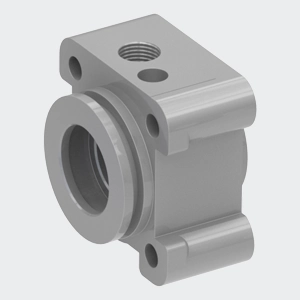

Ön Kapak

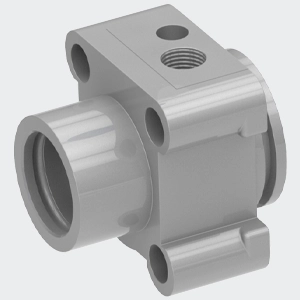

Arka Kapak

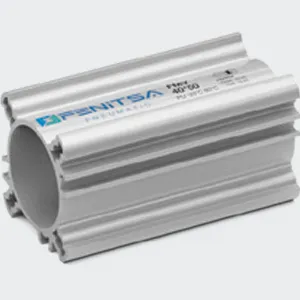

Boru
Piston Mili

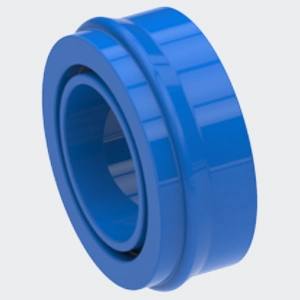

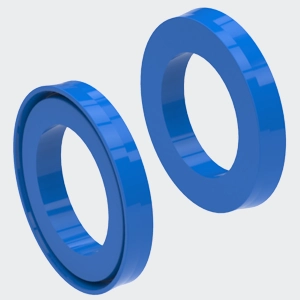

Mil Keçesi
Yataklama Burcu
Yastıklama Keçesi

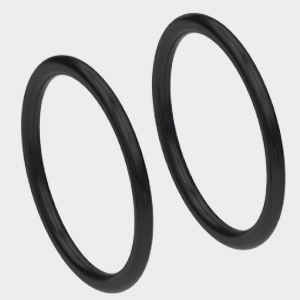

Kapak O-ringi

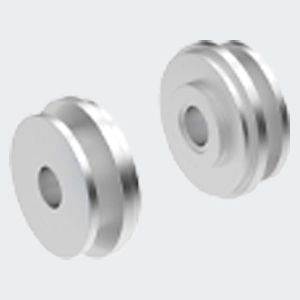

Orta Piston
Mıknatıs
Orta Piston O-ringi
Piston Keçesi

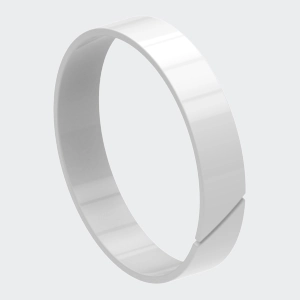

Yataklama Bandı
Yastıklama Burcu
Yastıklama Somunu
Mil Ucu Somunu

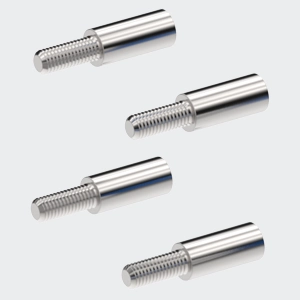

Kapak Civatası

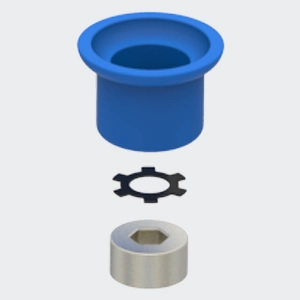

Yastıklama Civatası
Adet
1
1
1
1
1
1
2
2
2
1
1
2
1
1
1
1
8
2

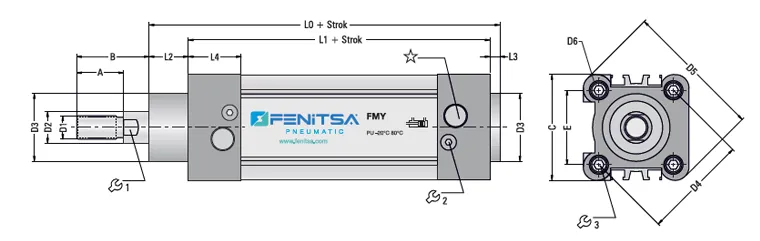

| Silindirr (Ø mm) |
A | B | C | D1 (Ø) |
D2 (Ø) |
D3 (Ø) |
D4 (Ø) |
D5 (Ø) |
D6 (Ø) |
E | L0 | L1 | L2 | L3 | L4 | 1 | 2 | 3 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 22 | 30 | 44 | M10x1.25 | 12 | 30 | 46 | 59 | M6 | 32.5 | 116 | 94 | 18 | 4 | 25 | 10 | 3 | 6 | G1/8" |
| 40 | 24 | 34 | 55 | M12x1.25 | 16 | 35 | 53.7 | 70.2 | M6 | 38 | 129 | 105 | 20 | 4 | 27 | 13 | 3 | 6 | G1/4" |
| 50 | 32 | 41 | 64.5 | M16x1.5 | 20 | 40 | 65.7 | 84.2 | M8 | 46.5 | 138 | 106 | 28 | 4 | 29.5 | 17 | 3 | 8 | G1/4" |
| 63 | 32 | 42 | 75.5 | M16x1.5 | 20 | 45 | 80 | 99.5 | M8 | 56.5 | 152 | 121 | 27 | 4 | 34.5 | 17 | 3 | 8 | G3/8" |
| 80 | 40 | 52 | 93.5 | M20x1.5 | 25 | 45 | 101.8 | 123.8 | M10 | 72 | 167 | 128 | 34 | 4 | 35 | 22 | 3 | 10 | G3/8" |
| 100 | 40 | 52,5 | 111 | M20x1.5 | 25 | 55 | 125.9 | 148.8 | M10 | 89 | 182.5 | 138 | 38,5 | 4 | 38 | 22 | 3 | 10 | G1/2" |
